MXO-EP處理ASIC
R&S®MXO 5系列標配兩個羅德與施瓦茨開發的專用集成電路(ASIC)：MXO-EP（優異性能）。MXO-EP ASIC架構的處理速率高達400 Gbit/s，能夠實現每秒采集450萬個波形的出色波形捕獲率，多路通道的總捕獲率可達1800萬波形/秒，不僅能夠更加快速地采集并查看更多信號細節，還可以快速查找罕見的信號異常。

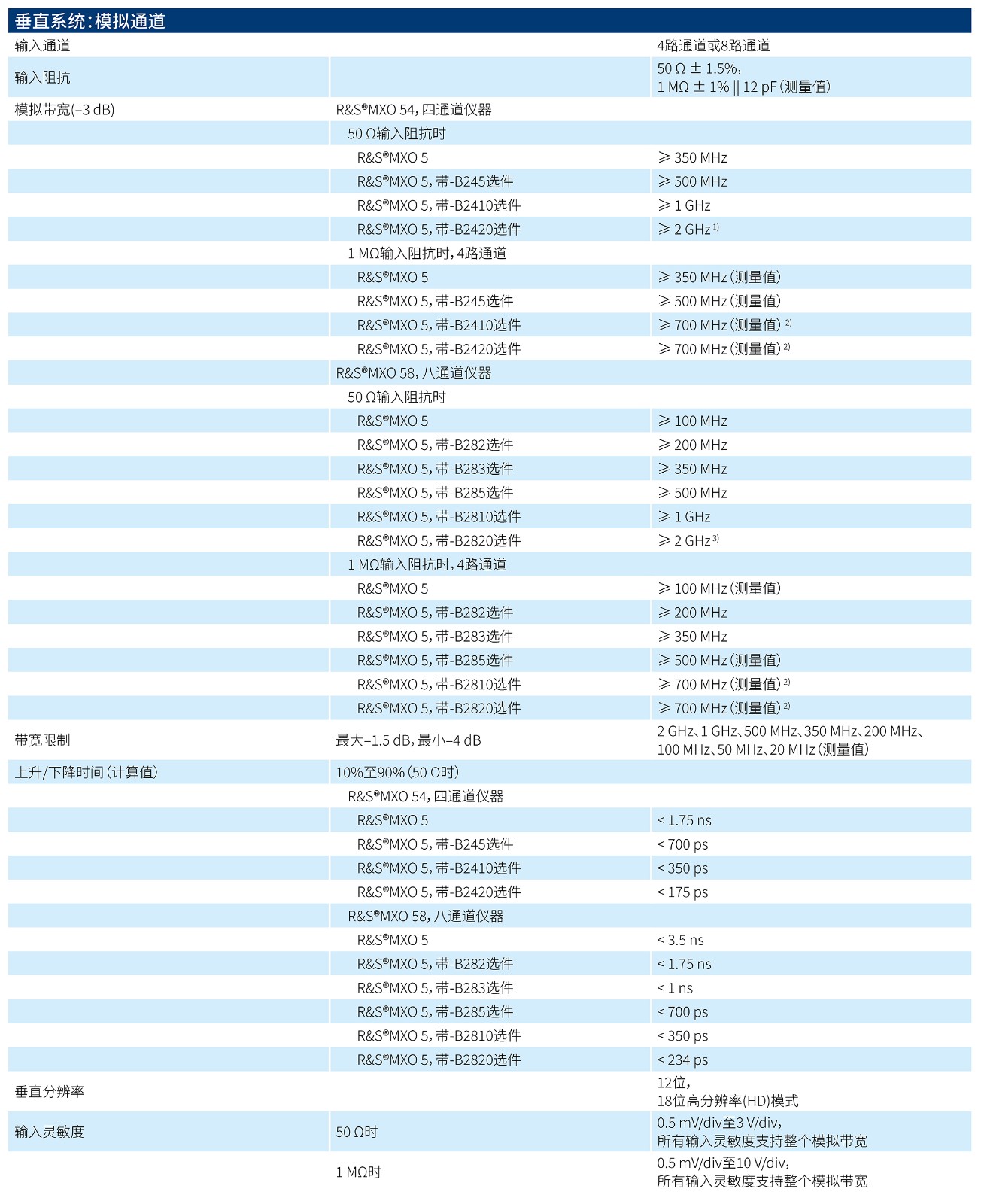

12位ADC，18位垂直架構
R&S®MXO 5具有通道專用的12位模數轉換器(ADC)，從而提供低噪聲信號路徑，并且沒有采樣率限制。高分辨率(HD)模式將垂直分辨率提高到優異的18位，確保示波器可始終進行準確測量。超低噪聲結合高靈敏度前端，最高靈敏度條件下的偏置電壓高達±5 V。用戶可以獲取準確結果和更多功能。

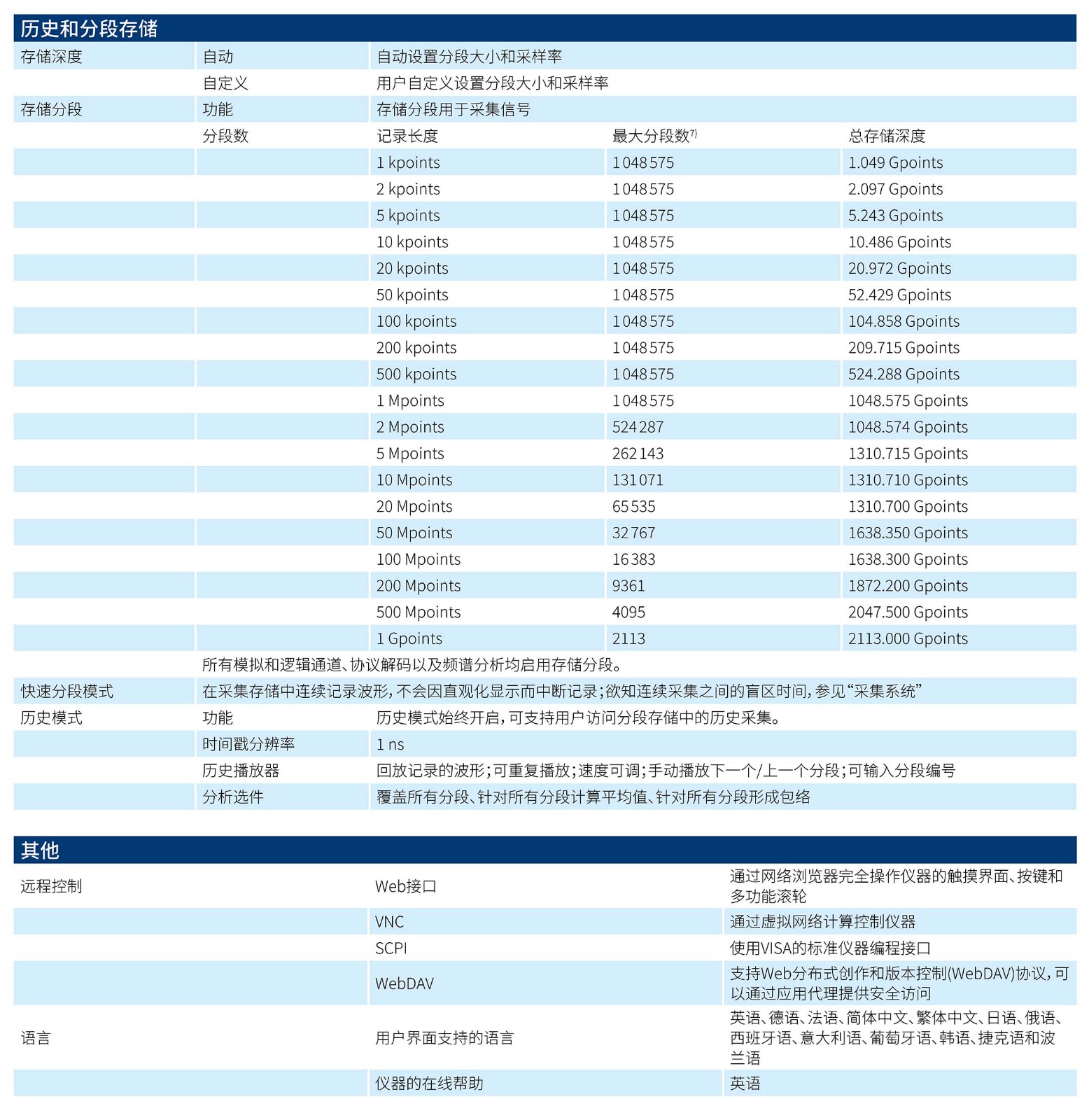

快速響應的深存儲

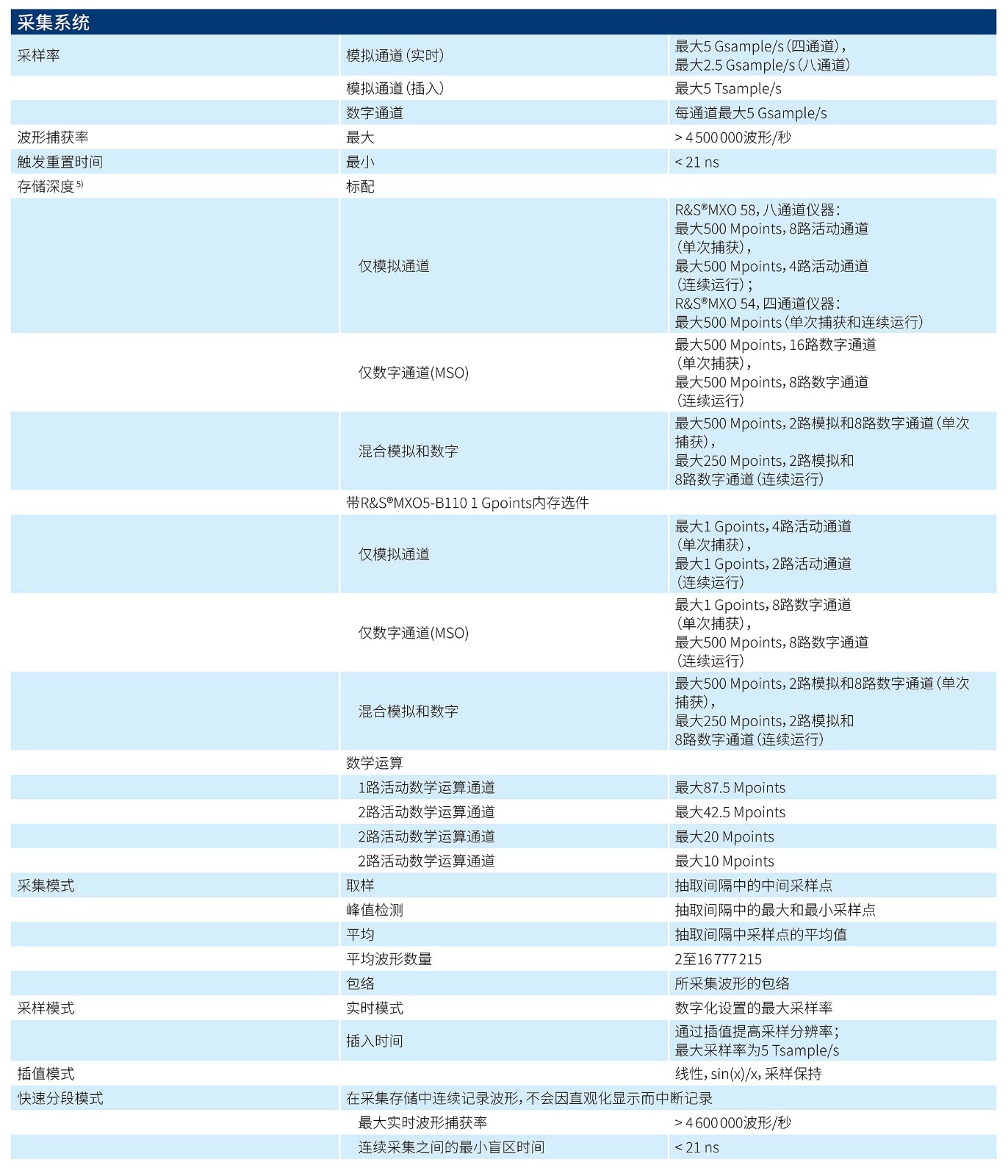

R&S®MXO 5系列示波器的每路通道標配500 M樣點存儲深度，在業內出類拔萃。示波器能夠以最高采樣率在八路通道上采集高達200 ms的上電序列或斷電序列。1 Gpoints內存擴展還支持采集更長時間。
高級數字觸發系統
MXO-EP ASIC集成高級數字觸發系統，能夠實時評估采集路徑中的ADC樣本。示波器可以觸發小于0.0001垂直分格的小事件，其他示波器無法做到這一點。用戶可以選擇觸發遲滯。示波器運用數字濾波器抑制噪聲，以實現準確觸發。
電源序列和完整性
所有電子電路都需要在合適的時間以適當的功率幅度進行上電和斷電。電源序列非常復雜，并且具有重復性。R&S®MXO 5可以同時觀察多達八路模擬通道和八個參考波形。除了通道數量之外，示波器還需要具備足夠的存儲深度以支持更長的記錄時間，并提供充足的采樣率來觀測較小的信號事件。R&S®MXO 5標配500 Mpoints的存儲深度。R&S®MXO 5的偏置范圍高達5 V，最大靈敏度為0.5 mV/div，能夠測量電源紋波和噪聲。即使配備10個無源探頭，示波器也能以5 mV/div的靈敏度準確觀測50 V范圍內的直流信號。結合快速頻譜分析功能時，R&S®MXO 5可以查找EMI問題并顯示頻譜分量，有助于更加快速地識別噪聲源。
信號完整性和調試
R&S®MXO 5的波形捕獲率超過450萬波形/秒，能夠在需要檢測錯誤的應用中進行信號測試。R&S®MXO 5幾乎沒有盲區時間，能夠檢測到其他示波器可能遺漏的罕見事件和隨機事件。最重要的是，R&S®MXO 5可以在激活多達四路通道的情況下保持高捕獲率。基本測量和數學運算基于硬件加速。R&S®MXO 5提供四路基于硬件加速的頻譜通道。示波器每路通道的頻譜采集率高達45 000 FFT/s，總采集率可達180 000FFT/s，能夠快速測試和調試諧波、EMI或其他需要一流頻譜功能的應用。
