一、概述
HG-1000型電焊機現場校準儀（以下簡稱校準儀）是依據檢定規程JJG124－2005《電流表、電壓表、功率表和電阻表檢定規程》、
JJG（航天）38-1987《直流標準電流源檢定規程》、JJG（航天）51-1999《交流標準電流源檢定規程》的要求而設計的校準設備。主要用來校驗各種用電焊機（如交流手工弧焊機、氬弧焊機、二保焊機、直流焊機、埋弧焊機、點焊機等）的電壓、電流表頭及輸出的準確性。一般電焊機在大電流狀態下工作，電壓或電流表頭拆裝復雜，而電焊機指示儀表準確度會直接影響到焊接質量，我公司針對電焊機的這一特點設計的校準儀，可現場測量交直流電流1000A（電流大小可根據用戶要求定制），交直流電壓1000V，同時可精準顯示電焊機輸出電壓電流的波形。無需對電焊機儀表進行拆裝，準確度高，穩定性好，使用安全方便，是電焊機的理想校準設備。
二、技術特點
2.1校準儀是一款六位半顯示，高穩定性、安全，可靠的現場測量儀表，采用LCD彩色觸屏顯示，可同屏顯示交直流電流、電壓、波形等參數。
2.2校準儀采用了儀器儀表專用的先進電路及高精度的集成電路芯片，保證了校準儀的測量精度和可靠性。
2.3校準儀的測量范圍寬，采用了國外進口的傳感器，大電流時儀器的熱穩定性好、可靠性高。
2.4校準儀采用了多種軟、硬件抗干擾措施及數字補償技術，使儀器在使用時，不受現場惡劣環境的影響。
2.5校準儀可對0.5級以下的電焊機上的電壓表、電流表以及電壓電流輸出波形進行在線現場校準，重量輕，攜帶方便。
2.6校準儀具有USB接口，可U盤讀取設備保存數據。
三、技術指標
3.1交、直流電流測量范圍：0～1000A，測量精度：±（讀數值的0.1%+滿量程的0.05%）
交、直流電壓測量范圍：0～1000V，測量精度：±（讀數值的0.07%+滿量程的0.03%）
3.2可顯示交流電壓和電流波形與直流電壓和電流趨勢圖，測量頻率能夠達到100kHz
3.3自供電，內部設有24V鋰電池組，容量5AH
3.4環境溫度：-25℃~50℃
3.5重量：8Kg

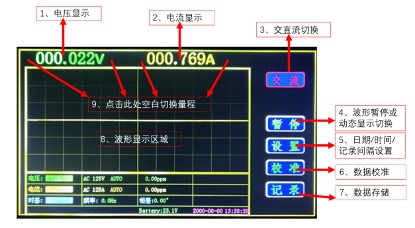

4.1打開電源開關，本校準儀自動進入測量畫面，量程自動轉換，各部分的功能如下圖所示：
4.2按“記錄”鍵，當其變為紅色時，表示設備正在自動保存數據（記錄時間間隔為5s），數據存儲空間至少2G。
4.3數據讀取需連接電腦（測試數據默認存儲于Record文件夾）。
注：內部時鐘由電池供電，如時間顯示異常，更換主板CR2032紐扣鋰電池。
