AC/DC電氣安全分析儀GPT-15002

主要功能

AC/DC/Cont

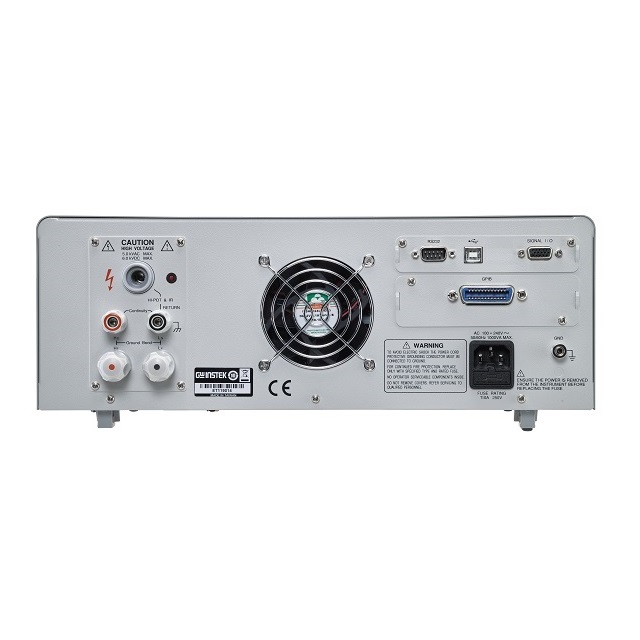

后面板輸出

√

容量

500VA

標準接口

USB,RS-232,Signal   I/O,REMOTE

選配接口

GPIB,LAN

顯示

7” LCD

存儲

手動模式100組；自動模式100組

電源

AC 100V~240V ±   10%, 50Hz/60Hz

尺寸& 重量

GPT-15001/2/3:   380(W)x148(H)x492(D)mm;約17kg
  GPT-15004: 380(W)x148(H)x546(D)mm;約21kg

輸出電壓范圍

0.050kV~   5.000kV

輸出電壓分辨率

1V

輸出電壓精度

± (1% of   setting +5V)  （空載）

最大額定負載(Table1)

500VA   (5kV/100mA)

最大額定電流

10mA(0.05k≤V≤0.5kV)

100mA(0.5kV＜V≤5kV)

輸出電壓波形

正弦波

頻率

50 Hz / 60 Hz

電壓變動率

± (1%   +5V)[Maximum rated load--no load]

電壓表精度

± (1% of   reading+ 5 V)

電流測量范圍

1µA~100.00mA

電流分辨率

1µA/10µA/100µA

電流測量精度

± (1.5% of   reading+30uA)

上/下限判定功能

Yes

ARC 偵測

Yes

上升時間控制功能

Yes

RAMP TIME (上升時間)

0.1~999.9S

下降時間控制功能

Yes

RAMP DOWN 時間

0.0~999.9S

TIMER (測試時間)

OFF,   0.3S~999.9S

GND

ON/OFF

WAIT TIME（等待時間）

0.0~999.9S

直流耐壓測試（適用于GPT-15002/15003/15004)

輸出電壓范圍

0.050kV~   6.000kV

輸出電壓分辨率

1V

輸出電壓精度

±(1% of   setting +5V) With no load

最大額定負載

100W(5kV/20mA)

最大額定電流

2mA(0.05kV≤V≤0.5kV)

20mA(0.5kV<V≤6kV)

電壓表精度

± (1% of   reading+ 5 V)

電壓分辨率

± (1%   +5V)[Maximum rated load ->no load]

電流測量范圍

1µA-20.00mA

電流測量分辨率

0.1µA/1µA/10µA

電流測量精度

±(1.5% of   reading+3uA) when I<1mA

±(1.5% of   reading+30uA) when I≥1mA

上/下限判定功能

Yes

ARC 偵測

Yes

上升時間控制功能

Yes

RAMP TIME (上升時間)

0.1~999.9S

下降時間控制功能

Yes

RAMP DOWN 時間

0.0~999.9S

TIMER (測試時間)

OFF,   0.3S~999.9S

GND

ON/OFF

等待時間

0.0~999.9S
