簡介

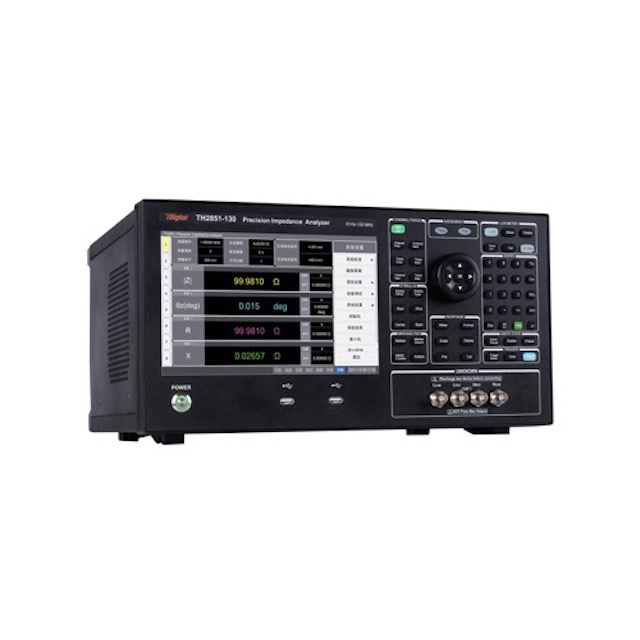

•TH2851系列阻抗分析儀是常州同惠電子采用當前先進的自動平衡電橋原理研制成功的新一代阻抗測試儀器，為國產阻抗測試儀器的最新高度。
TH2851系列阻抗分析儀徹底顛覆了傳統國產儀器復雜繁瑣的操作界面，基于Windows10操作系統，實現了全電腦化操作界面，讓測試更智能、更簡便。
TH2851系列阻抗分析儀也徹底超越了國外同類儀器120MHz的頻率瓶頸；解決了國外同類儀器只能分析、無法單獨測試的缺陷；中英文操作界面也解決了國外儀器僅有英文界面的尷尬；采用單測和分析兩種界面，讓測試更簡單。
得益于先進的自動平衡電橋技術，在10Hz-130MHz的頻率范圍可以保證0.08%的基本精度。
快達5ms的測試速度、及高達1GΩ的阻抗測試范圍可以滿足元件與材料的測量要求，特別有利于低損耗(D)電容器和高品質因數(Q)電感器的測量。四端對的端口配置方式可有效消除測試線電磁耦合的影響，將低阻抗測試能力的下限比常規五端配置的儀器向下擴展了十倍。
A.高精度
自動平衡電橋技術的應用，得以在10Hz-130MHz頻率、1mΩ-100M的阻抗范圍內都能達到理想的測量精度，其中最高精度達0.08%，遠遠高于射頻反射測量法的阻抗分析儀、網絡分析儀的精度。
B.高穩定性和高一致性
下圖是在速度5、測試頻率1MHz，測量100Ω電阻的曲線，由下圖可見其軌跡噪聲≦0.003%（≦±0.0015Ω）
C.高速度
D.10.1寸大屏，四種測量參數，讓細節一覽無遺
10.1寸觸摸屏、1280*800分辨率，Windows10系統、中英文操作界面，支持鍵盤、鼠標、LAN、VGA/HDMI接口，帶來的是無以倫比的操作便捷性。
大屏幕帶來更多的好處是，可以把所有測試參數及分選參數、分選結果、功能選擇等參數放置在同一屏幕，而且看起來絕不擁擠和雜亂，同時可以顯示四種測量參數，四種測量參數任意可調。屏幕左邊的按鈕可以快捷選擇8套測試參數
E.增強的列表掃描功能
可以最多設置1601點的列表掃描，每個點可以單獨設置測試頻率、測試電壓、直流偏置等測試條件。
F.強大的分析圖形界面
最多通道可以最多顯示4條曲線。通道和曲線各有十四種分屏顯示方法
G.等效電路分析測試
現實生活中不同類型的器件可以被等效成簡單的三參數四種模型、四參數三種模型的阻抗器件，等效電路分析測試功能提供了7種基本的電路模型用于等效這些器件。
可以通過仿真的等效電路參數值的阻抗擬合曲線與實際測量的阻抗曲線進行對比，還可以通過您輸入的參數按照所選擇的模型進行擬合。
等效的電路模型可以直接輸出成TXT文檔方便用戶保存使用
應用
•無源元件：
電容器、電感器、磁芯、電阻器、壓電器件、變壓器、芯片組件和網絡元件等的阻抗參數評估和性能分析。
•半導體元件：
LED驅動集成電路寄生參數測試分析；變?nèi)荻䴓O管的C-VDC特性；晶體管或集成電路的寄生參數分析
•其它元件：
印制電路板、繼電器、開關、電纜、電池等阻抗評估
•介質材料：
塑料、陶瓷和其它材料的介電常數和損耗角評估
•磁性材料：
鐵氧體、非晶體和其它磁性材料的導磁率和損耗角評估
•半導體材料：
半導體材料的介電常數、導電率和C-V特性液晶材料：液晶單元的介電常數、彈性常數等C-V特性
技術參數
產品型號 | TH2851-015 | TH2851-030 | TH2851-050 | TH2851-080 | TH2851-130 |
顯示 | 10.1英寸TFTLCD顯示器1280×RGB×800，電容式觸摸屏 |
AC測量參數 | Cp/Cs、Lp/Ls、Rp/Rs、|Z|、|Y|、R、X、G、B、θ、D、Q、VAC、IAC |
DC測量參數 | VDC、IDC |
測試頻率 | 范圍 | 10Hz--15MHz | 10Hz--30MHz | 10Hz--50MHz | 10Hz--80MHz | 10Hz--130MHz |
最高分辨率 | 1mHz |
測試電平 | AC電壓 | 5mV—1Vrms |
分辨率 | 100uV |
AC電流 | 200uA—20mArms |
分辨率 | 20uA |
DC偏置 | 電壓 | 0V-±40V |
電壓分辨率 | 100μV |
電流 | 0mA-±100mA |
電流分辨率 | 1μA |
測試端配置 | 四端對 |
輸出阻抗 | 25Ω（典型值） |
典型測量時間（速度） | 五檔：1(快速)—5(精確) 1:5ms2:10ms3:40ms4:80ms5:400ms （不包括通訊時間的算數平均值，每個頻率測試速度會略有不同） |
最高準確度 | 1kHz：0.08% 1MHz：0.08% 2MHz：0.5% 10MHz：1% 130MHz：5.0% |
測量顯示范圍 | a：1×10-18；E：1×1018 |
Cs、Cp | ±1.00000aF-99.9999EF |
Ls、Lp | ±1.00000aH-99.9999EH |
Cs、Cp | ±1.00000aF-999.999EF |
Ls、Lp | ±1.000000aH-999.999EH |
D | ±0.00001-9.99999 |
Q | ±0.01-99999.9 |
R、Rs、Rp、X、Z | ±1.00000aΩ-999.999EΩ |
G、B、Y | ±1.00000aS-99.9999ES |
Vdc | ±1.000000aV-999.9999EV |
Idc | ±1.00000aA-999.999EA |
θr | ±1.00000arad-3.14159rad |
θd | ±0.0001deg-180.000deg |
Δ% | ±0.0001%--999.999% |
多功能參數列表掃描 | 1601點，每個點可設置平均數，每個點可單獨分選 掃描參數：測量參數、測試頻率、AC電壓、AC電流、DCBIAS電壓、DCBIAS電流 |
圖形掃描 | 參數 | 頻率、ACV、ACI、DCV、DCI |
類型 | 對數、線性、頻率分段 |
點數 | 2-1601 |
通道數 | 4 |
曲線數 | 4條/通道 |
分屏顯示 | 14種（通道和曲線） |
等效電路分析 | 3元件模型：4個、4元件模型：3個 |
分選 | LCR模式10檔分選；掃描模式每條曲線單獨分選 |
接口 | RS232C，USBHOST、USBDEVICE、LAN、GPIB、HANDLER、VGA、HDMI |
開機預熱時間 | 60分鐘 |
輸入電壓 | 100-120VAC/198-242VAC可選擇，47-63Hz |
功耗 | 最大120VA |
尺寸（WxHxD）mm3 | 220x325x428 |
