性能特點
-
可選擇六個典型測試頻率, 最高達100 kHz
-
高達20次/秒的測試速度
-
直讀/絕對偏差/相對偏差
-
測試電平監視
-
設定參數保護功能
-
分選訊響音量控制及訊響位選擇
簡要介紹

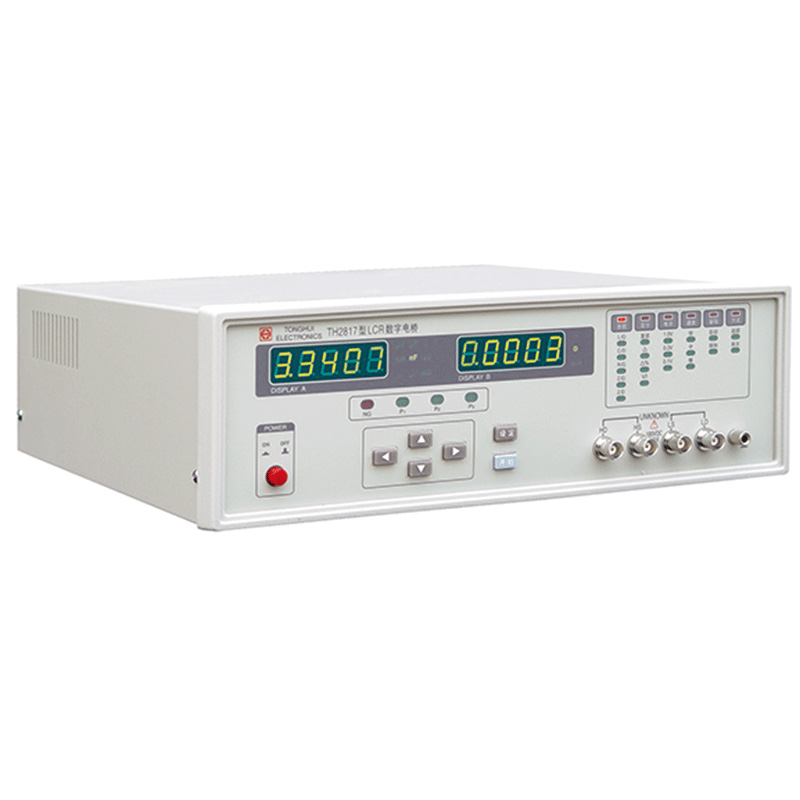

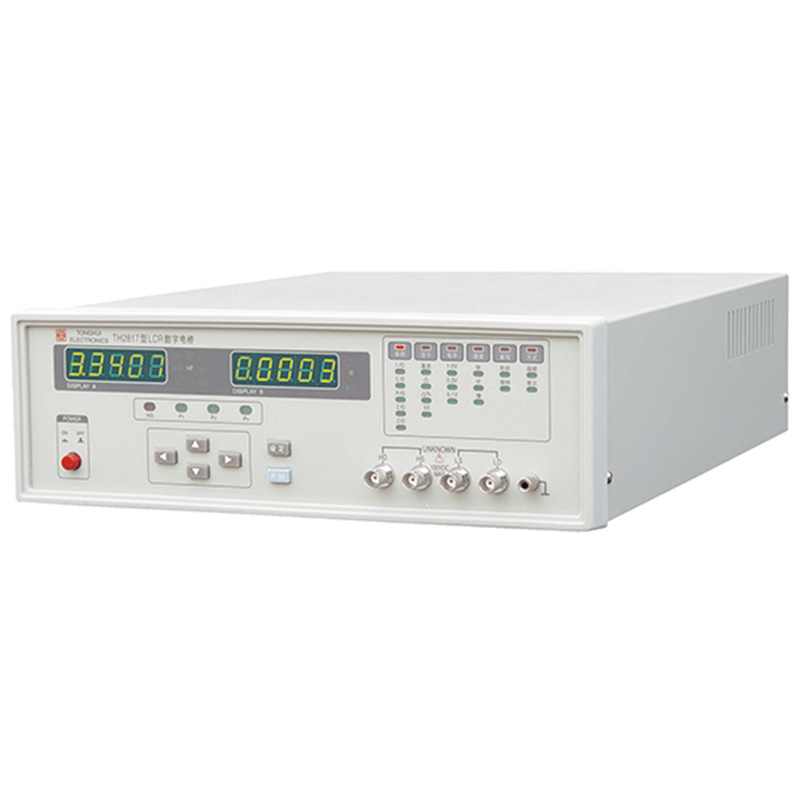

TH2817型LCR數字電橋是一種高精度、寬測試范圍的阻抗測量儀器， 可方便選擇100 Hz、120 Hz、1 kHz、10 kHz、40 kHz、100 kHz六個典型測試頻率，并可選擇0.1 Vrms、0.3 Vrms、1.0 Vrms三個測試信號電平。可測量電感L、電容C、電阻R等多種參數。 本儀器將強大的功能、優越的性能及簡單的操作結合在一起, 既能適應生產現場高速檢驗的需要, 又能滿足實驗室高精確度高穩定度的測量需要, 同時儀器所提供的HANDLER及RS-232C接口為儀器使用于元件自動分選系統和與計算機聯網通訊提供了條件, 打印接口可直接將儀器測量條件輸出至打印機, TH2817為廣大用戶提供了一種高性能低價格的元件檢測儀器。
技術參數
|
測試參數 |
L-Q, C-D, R-Q,|Z|-Q,|Z|-D |
|
測試頻率 |
100 Hz, 120 Hz ,1 kHz,10 kHz,40 kHz,100 kHz |
|
測試電頻 |
1.0 Vrms,0.3 Vrms,0.1 Vrms |
|
基本準確度
|
0.05% |
|
顯示范圍 |
|Z|, R 0.0001 Ω — 99.999 MΩ
C 0.0001 pF — 99999 μF
L 0.0001 μH — 9999.9 H
Q, D 0.0001 — 99999 |
|
測量速度（次/秒) |
慢速：1.5，中速：5.1，快速：20 |
|
等效電路 |
串聯，并聯 |
|
量程方式 |
自動, 保持
|
|
觸發方式 |
內部, 手動, 外部 |
|
平均次數 |
1 — 99 |
|
清零功能 |
開路/短路,點頻/掃頻清零 |
|
測量端 |
5端 |
|
顯示方式 |
直讀， ΔABS, Δ%, V/I(電壓/電流監視) |
|
比較器功能 |
四檔分選，音量控制及訊響狀態選擇 |
|

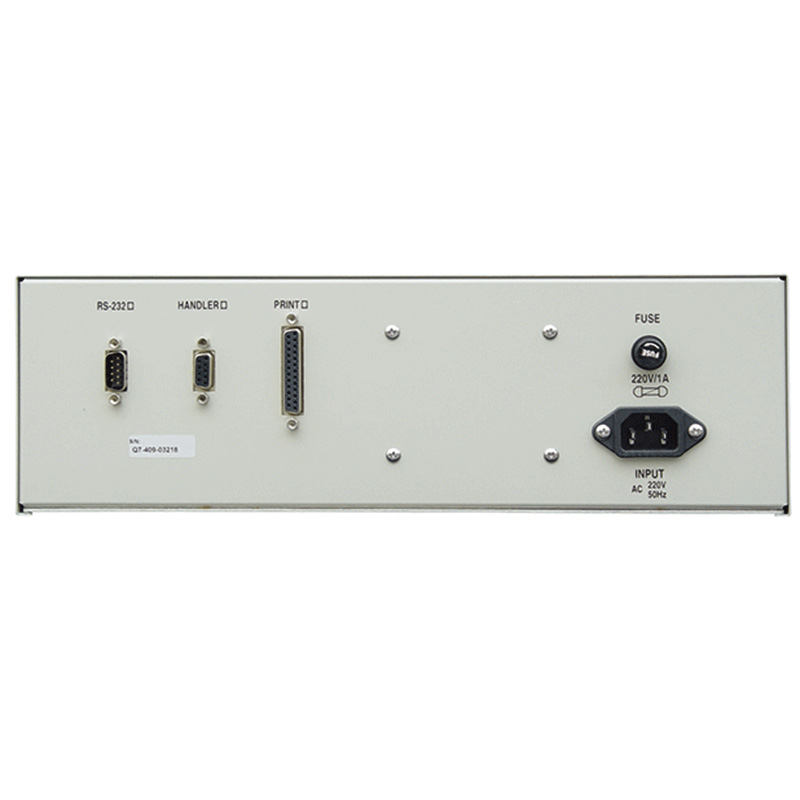

接口 |
RS-232C, PRINTER, HANDLER |
|
工作溫度, 濕度 |
0℃ — 40℃, ≤90% RH |
|
電源要求 |
198 V — 242 V AC, 47.5 Hz — 52.5 Hz |
|
功耗 |
≤20 VA |
|
尺寸(W×H×D) |
350 mm×110 mm×340 mm |
|
重量 |
約3.8 kg |
|
