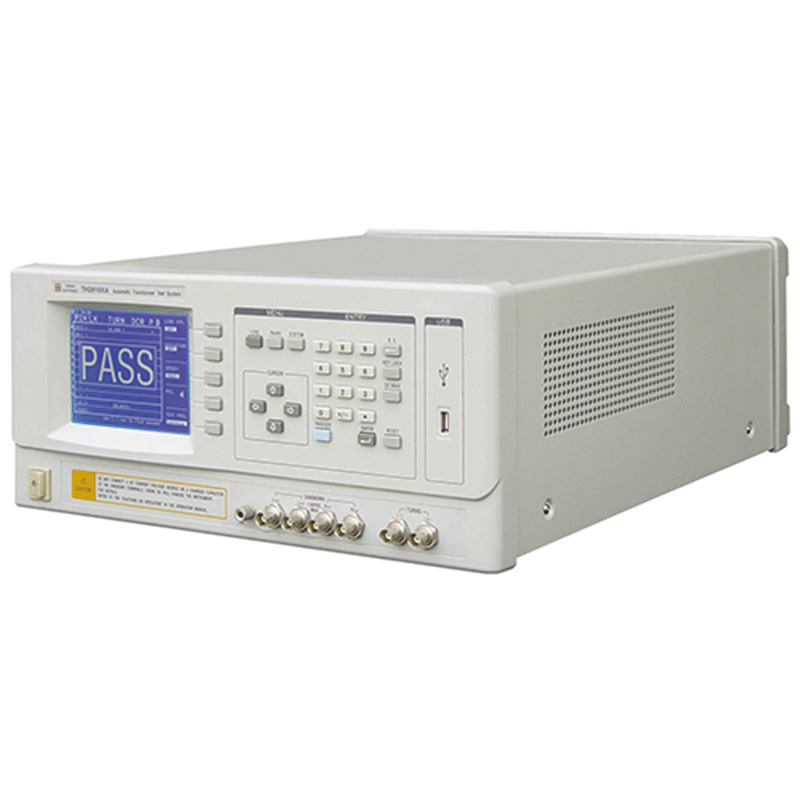

| TH2818XA | 變壓器掃描測試+LCR數字電橋 |
| LCR測試參數 | |Z|, |Y|, C, L, X, B, R, G, D, Q, θ, DCR, Turn-Ratio, Phase, Lk |
| 變壓器測試參數 | 匝比, 圈數, 相位, 電感, 電容, 漏感, 品質因數, 交流電阻, 直流電阻, 平衡, 引腳短路 |
| 測試頻率 | 20 Hz — 300 kHz, 分辨率: 10 mHz, 精度: 0.01% |
| 測試電平 | 正常:5 mV — 2 V, 圈數測試:5 mV — 4 V,
恒電平: 10 mV — 1 V, 分辨率: 1 mV, 精度: 5% |
| 輸出阻抗 | 30 Ω, 100 Ω可選 |
| 基本準確度 | LCRZ,DCR: 0.05% ; 匝比: 0.5% |
| 圈數比顯示范圍 | 1:0.01 — 100:1 |
| DCR顯示范圍 | 1 mΩ — 99.9999 MΩ |
| 顯示范圍 | |Z|, R, X: 0.00001 Ω — 99.9999 MΩ
|Y|, G, B: 0.00001 μs — 99.9999 s
C: 0.00001 pF — 9.99999 F
L: 0.00001 μH — 99.9999 kH
D: 0.00001 — 9.99999
Q: 0.00001 — 99999.9
θ(DEG): -179.999° — 179.999°
θ(RAD): -3.14159 — 3.14159
Turns-Ratio : 1:0.01 — 100:1
Δ% : -999.999% — 999.999% |
| 測量時間(≥1 kHz) | 快速: 32 ms,中速: 90 ms, 慢速: 650 ms |
| 等效電路 | 串聯, 并聯 |
| 量程方式 | 自動, 保持 |
| 觸發方式 | 內部, 手動, 外部 |
| 平均次數 | 1 — 255 |
| 清零功能 | 開路, 短路, 負載 |
| 內部直流偏置源 | 0 V, 1.5 V, 2 V, 精度：1% |
| TH2818XA比較器功能 | 10檔分選和檔計數功能 |
| 存儲器 | 20組LCRZ儀器設定文件記憶
40組變壓器掃描設定文件記憶 |
