性能特點
-
獨創的大電容測量技術
-
超大的電容量測試范圍
-
先進的四端對測試方法
-
簡便的操作方法 讀數穩定性好
-
良好的輸入端抗沖擊保護
簡要介紹

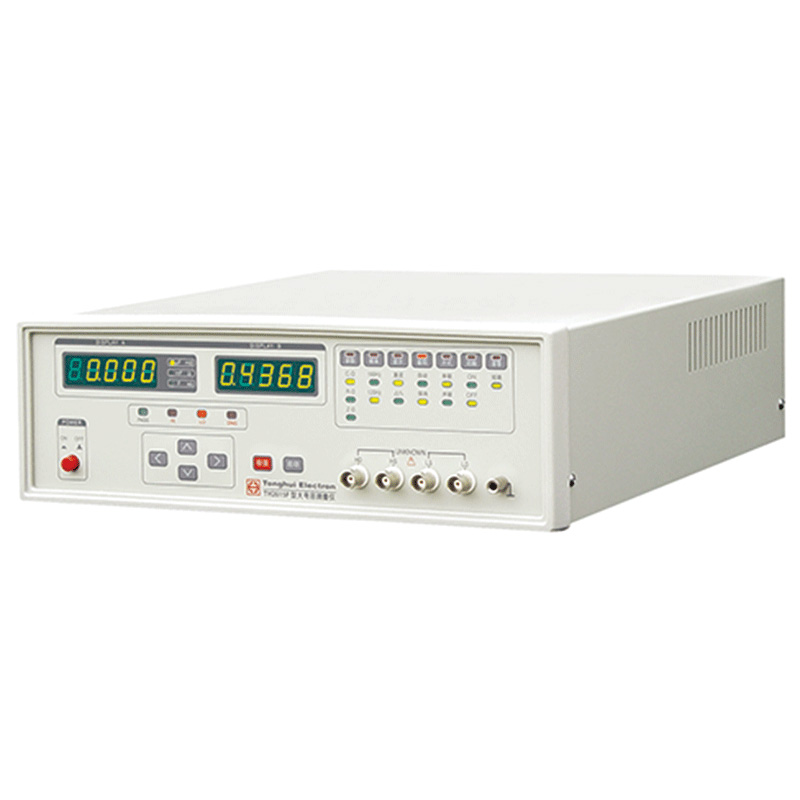

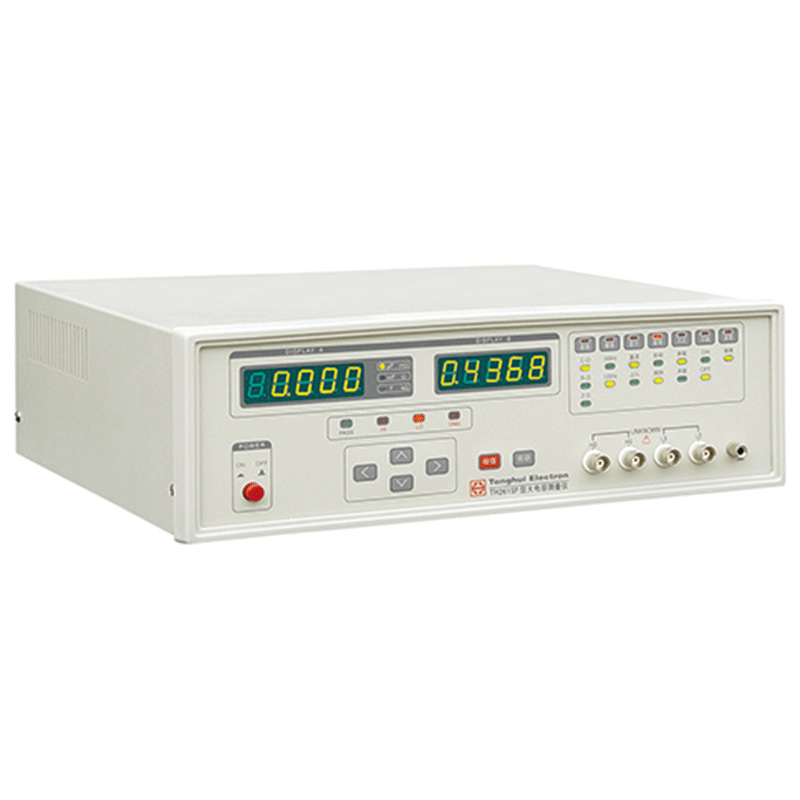

TH2615F型大電容測量?jī)x是一種專門針對大電容量電容器測試的高精度儀器，除了能測試容量、損耗外，還能測試大電容的串聯等效電阻ESR以及阻抗，滿足生產線質量保證、進貨檢驗及實驗室高精確度測量要求。
|
測試參數
|
C–D，R–D，Z–D
|
|
測試頻率
|
100 Hz，120 Hz
|
|
測試電平
|
0.3 Vrms
|
|
基本準確度
|
C：0.25%
D：0.0015
|
|
顯示范圍
|
C: 0.01 pF — 19999 mF
R, |Z|: 0.01 m Ω — 10 k Ω
D: 0.0001 — 9.999
Δ%: 0.01% — 9999%
|
|
測量速度
|
2 次/秒
|
|
等效電路
|
串聯, 并聯
|
|
量程方式
|
自動, 保持
|
|
清零功能
|
短路清零
|
|
測量端
|
4端對
|
|
顯示方式
|
直讀， Δ%
|
|
比較器功能
|
上超、下超、損耗不合格、合格分選指示，合格訊響
|
|
工作溫度, 濕度 |
0℃ — 40℃, ≤90% RH |
|
電源要求 |
198 V — 242 V AC, 47.5 Hz — 52.5 Hz |
|
功耗 |
≤25 VA |
|
尺寸(W×H×D) |
350 mm×110 mm×340 mm |
|
重量 |
約3.5 kg |
