性能特點
-
電容器高精度測量的理想儀器
-
高達100 kHz測量頻率
-
高達20次/秒的測量速度
-
測量狀態設定及參數的保存功能
-
獨特的雙頻測試功能 (TH2617A)
-
訊響音量控制及訊響狀態選擇
-
合理的HANDLER接口功能
簡要介紹

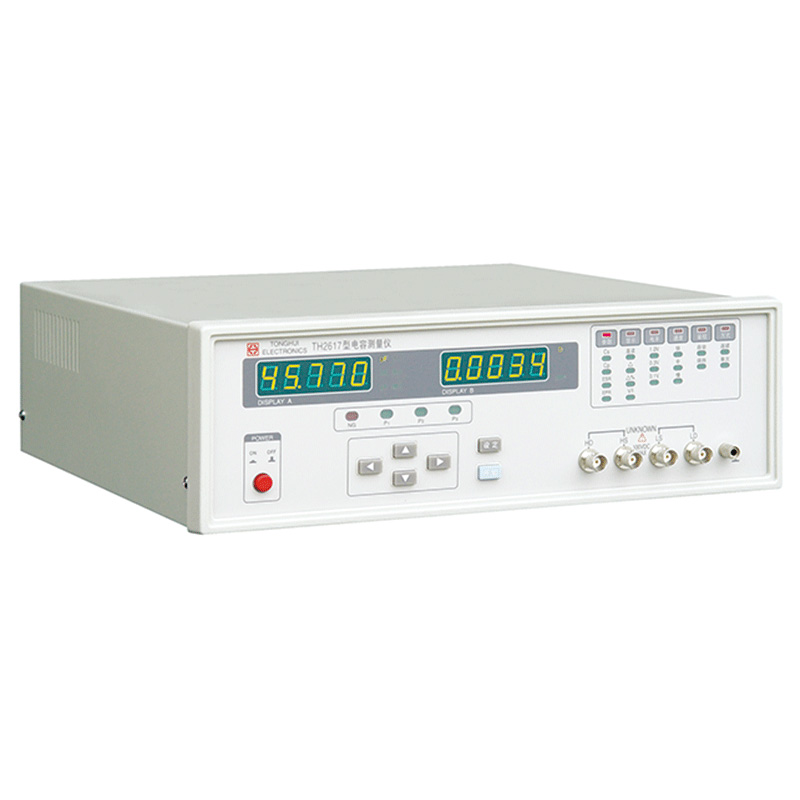

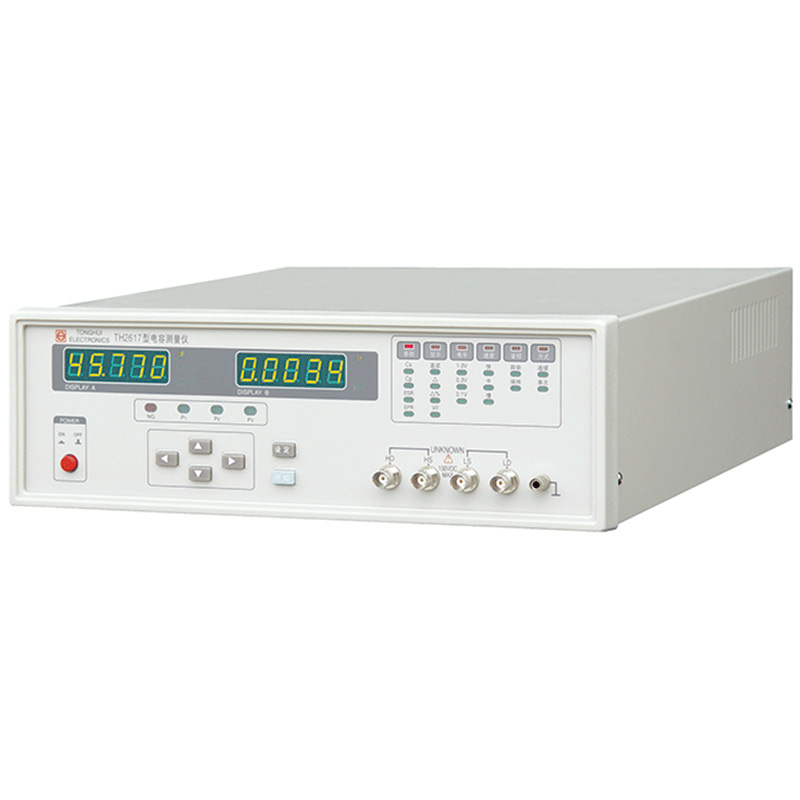

TH2617型電容測量儀是一種高精度、寬測試范圍的電容參數測量儀器，可方便選擇100 Hz、120 Hz、 1 kHz、10 kHz、40 kHz、100 kHz六個典型測試頻率， 并可選擇0.1 V、0.3 V、1.0 V三個測試信號電平。儀器既能適應生產現場高速檢驗的需要, 又能滿足實驗室高準確度高穩定度的測量需要, 同時儀器所提供的HANDLER及RS-232C接口為儀器使用于元件自動分選系統和與計算機聯網通訊提供了條件, 打印接口可直接將儀器測量條件輸出至打印機.
技術參數
|
|
TH2617 |
|
測試參數 |
Cs-D、Cp-D、ESR-D, EPR-D |
|
測試頻率 |
100 Hz、120 Hz、1 kHz、10 kHz、40 kHz、100 kHz |
|
測試電平 |
0.3 Vrms、1.0 Vrms、0.1 Vrms |
|
基本準確度 |
0.05% |
|
顯示范圍 |
R: 0.0001 Ω - 99.999 MΩ
C: 0.0001 pF - 99999 μF
D:0.0001 - 99999
Δ%:0.01% - 99999%
|
|
測量速度 (次/秒) |
慢速：1.5，中速：5.1，快速：20 |
|
等效電路 |
串聯,并聯 |
|
量程方式 |
自動,保持 |
|
觸發方式 |
內部,手動,外部 |
|
平均次數 |
1-99 |
|
清零功能 |
開路,短路清零 |
|
測量端 |
5端 |
|
顯示位數 |
主副參數: 5位顯示
|
|
顯示方式 |
直讀,ΔABS、Δ% 、V/I(電壓/電流監視) |
|
比較器功能 |
四檔、訊響音量控制及訊響位選擇 |
|

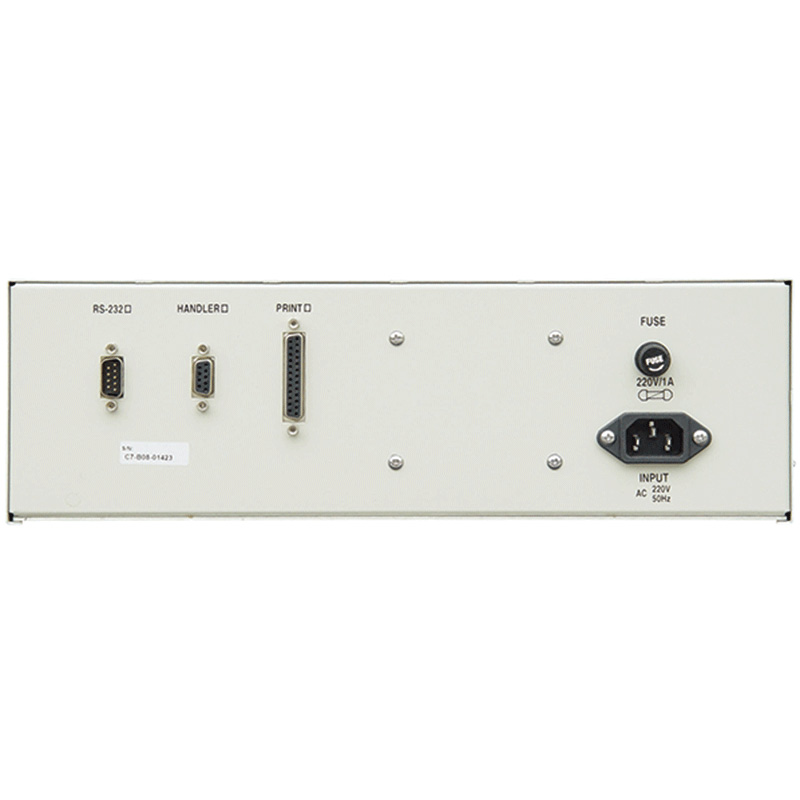

接口 |
PRINTER、HANDLER、RS-232 |
|
工作溫度, 濕度 |
0℃ — 40℃,≤ 90% RH |
|
電源要求 |
198 V — 242 V AC, 47.5 Hz — 52.5 Hz |
|
功耗 |
≤20 VA |
|
尺寸(W×H×D) |
350 mm×110 mm×340 mm |
|
重量 |
約3.8 kg |
