性能特點
-
0 — 6A恒定直流電流輸出
-
3 1/2 位LED顯示
-
按鍵電流控制
-
電流輸出可連續或點動
-
五檔電流
簡單介紹

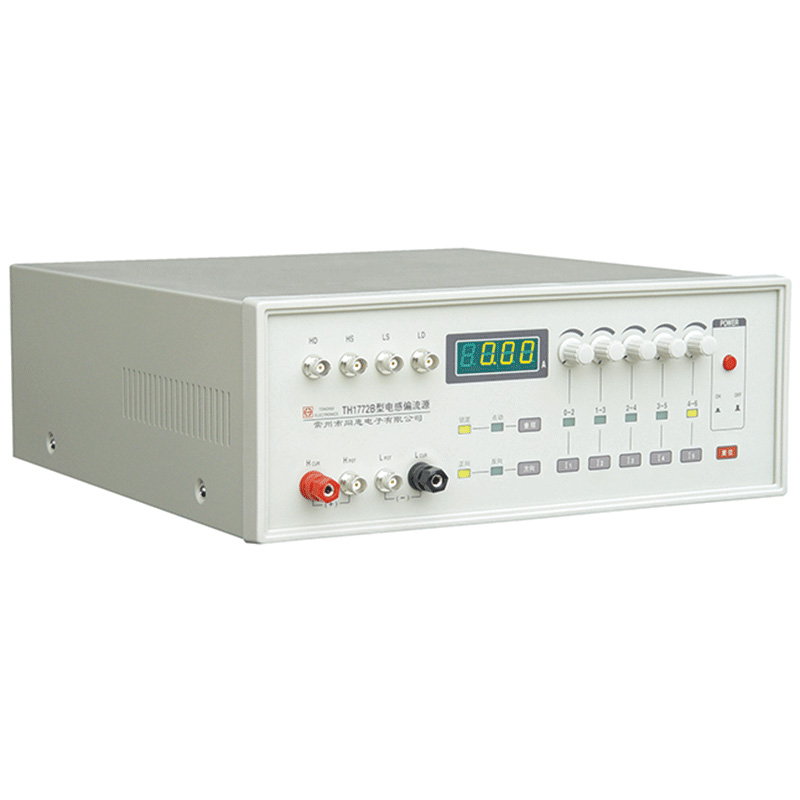

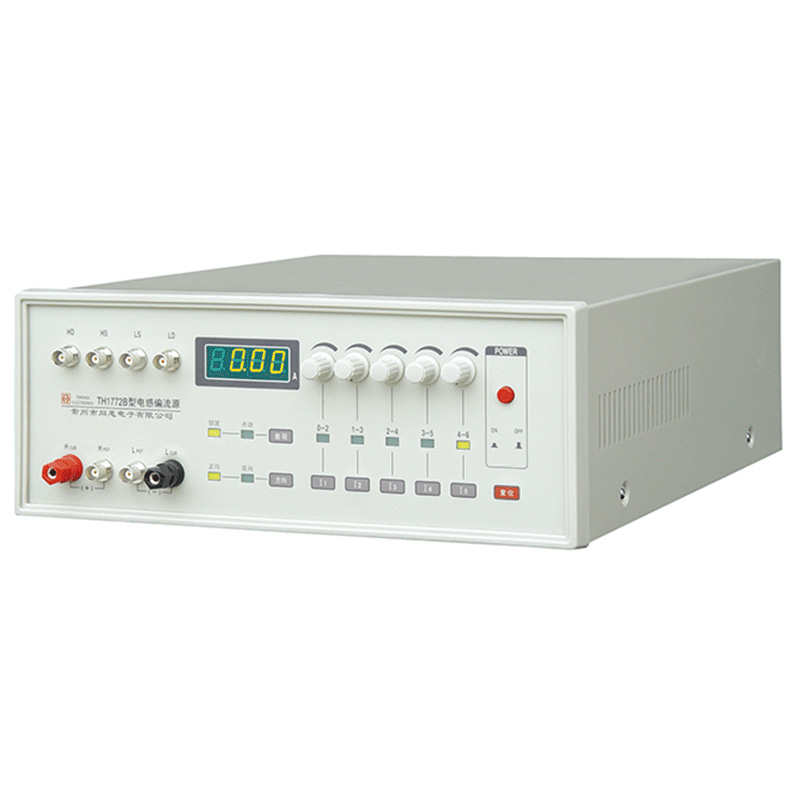

TH1772B是一種直流恒電流源，適用于電感器、變壓器、磁芯器件等電感元件在低頻電感測試時疊加直流恒定電流，檢查被測器件在特定偏置電流條件下的電感量情況。該電流源可與同惠公司所有LCR表及大部知名的LCR表進行直流疊加測量，尤其適用于生產線快速測試。該產品電流建立時間短，對LCR表的測試穩定性影響小，可進行多臺疊加以擴大電流輸出范圍，也可作一般的直流恒流源使用。
技術參數
|
電流范圍 |
-6 A — 6 A
|
|
頻率響應范圍 |
50 Hz – 10 kHz
|
|
阻抗范圍 |
ωL < 2 kΩ, L<1 (H)
|
|
電流準確度 |
±1% 讀數 ± 2 個字
|
|
電流顯示 |
3 1/2 數碼管顯示 |
|
輸出電壓范圍 |
0 — 11.5 V |
|
附加誤差 |
≤2% |
|
預熱 |
20 分鐘 |
|
工作溫度, 濕度 |
0℃ — 40℃, ≤90% RH |
|
電源要求 |
198 V — 242 V AC, 47.5 Hz — 52.5 Hz |
|
功耗 |
≤ 60 VA |
|
尺寸(W×H×D) |
390 mm×130 mm×350 mm |
|
重量 |
約8.1 kg |
