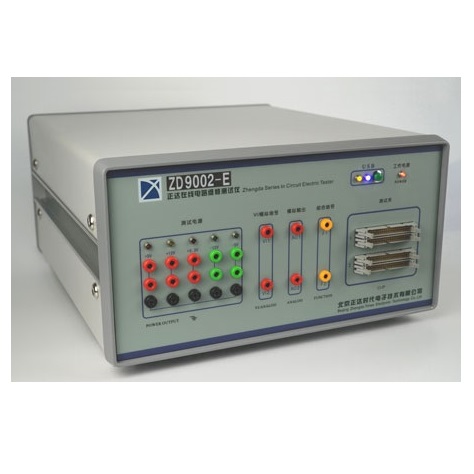

ZD9002-E在線電路維修測試儀是著名的高端測試儀，在國內、外擁有大量的用戶群，享有很高的知名度和聲譽。
ZD9002-E在線電路維修測試儀功能強大、性能穩定、安全性高，操作便捷，測試快速，是備受青睞的電路維修診斷專家。
主要測試功能：
◇雙40路數字器件在線功能測試；
◇±12V高壓接口數字器件在線功能測試；
◇模擬運放在線功能測試（放大測試、參數測試）；
◇電壓比較器在線功能測試；
◇±12V高壓模擬開關在線功能測試；
◇分立元件功能測試（晶體管功能特性測試、穩壓塊量值特性測試、電容量值特性測試、繼電器/光耦及其它器件動態特性測試等）；
◇80路VI曲線元器件特性分析測試；
◇交互測試平臺功能；
◇元器件性能篩選。
微機適用規格：
◎支持當今市場上所有最新規格的臺式電腦和筆記本電腦（亦兼容老式電腦）；
◎支持單核、雙核、4核、8核等CPU處理器（無需將電腦強制設置成單核狀態）；
◎支持windows8.1(64位/32位)、windows7(64位/32位)、支持windows XP等全部微軟主流操作系統，支持最新windows10操作系統；
◎支持USB3.0、USB2.0接口；
◎支持高速PCI接口方式；
◎支持電腦觸摸屏操作方式。
主要技術指標：
01.計算機操作系統：支持windows8.1(64位)/windows7(64位)操作系統，向下兼容；
02.計算機CPU類型：支持8核等多核CPU處理器，向下兼容；
03.計算機USB接口：支持USB3.0接口，向下兼容；
04.計算機PCI接口：支持PCI卡，高速接口；
05.測試軟件操作方式：支持觸摸屏操作；
06.測試通道：180路（測試夾通道）；
其中：數字通道：80路。VI模擬通道：80路。模擬功能通道：20路；
07.程控獨立測試電源：5種。+3.3V/1A、+5V/5A、+12V/3A、-5V/0.5A、-12V/0.5A；
08.后驅動測試電流：>300mA；
09.數字測試通道：80路；
10.總線隔離通道：可設定邏輯高/低2狀態，可同時驅動16個標準TTL數字器件；
11.測試閾值調節精度：可測試5V、12V數字器件，有默認閾值和自定義閾值；
12.數字測試頻率：1kHz~75kHz；
13.可編程獨立模擬通道：VI/模擬混合通道2路，模擬輸出4路；
14.綜合測試通道：2路。可產生各種信號；
15.方波信號周期：25µs~1s,（頻率：1Hz~40kHz），調節精度0.1µs；
16.VI模擬測試通道：80路。另外，探棒通道：2路；
17.模擬器件功能測試通道：20路。另外，探棒通道：4路；
18.VI測試分辨率：32~512點/周期，分別為：（32/64/128/256/512）點/周期；
19.VI測試阻抗中值：100Ω/1kΩ/10kΩ/100kΩ/470kΩ；
20.VI測試掃描電壓：-28V~+28V；
21.VI測試結點選擇：5種（類似自動相機的拍攝模式設置，無需手動無序調節）；
22.VI電容參數測試范圍：103~47000µF（掃描點數：512點/周期，掃描周期：48.4~3020ms）；
23.VI曲線定時測試：可一次性連續存儲240個測試點。可設置各種時長的測試節奏音和對錯提示音，VI曲線探棒建庫/比較全程由聲音提示，實現了非測試夾提取方式的不抬頭建庫/比較測試；
24.VI巡檢測試窗口：2窗口。兩個測試窗口可同時分別測試，支持兩個人同時各自使用測試儀；
25.VI巡檢測試清晰度：512點/周期。VI巡檢曲線512點高清顯示，雙路探棒比較時測試結果實時聲音提示；
26.網絡測試通斷閾值精度：15Ω±5Ω；
27.器件功能測試庫：TTL74/54、CMOS40/45、驅動器庫、29000、RAM、8000/80000、HD2500、9000/90000、3400/34000、AMD2500、俄羅斯庫、西門子庫、淘汰器件替代庫、LSI庫、PLD庫、EPROM庫、高壓接口庫、集成運放庫、電壓比較器庫、模擬開關庫、三端器件庫、穩壓器件庫、光耦器件庫、疑難器件庫等；
28.最大額定功率：300W；
29.主機尺寸：360×430×200mm；
30.主機凈重：9.6kg。
