Q表是一種通用的，多用途，多量程的高頻阻抗測量儀器。本機是老產品QBG-3高頻Q表的換代產品。采用穩幅數顯信號源和寬帶低阻抗注入變壓器，因而調諧指示穩定，頻響誤差小。合理的測試回路設計，使殘值減少。采用自動定位和Q值予置等技術，又增設了快速調諧，手感舒適，使生產線分選測試速度大增。本儀器外觀新穎，體積小（約為QBG-3的二分之一），重量輕。

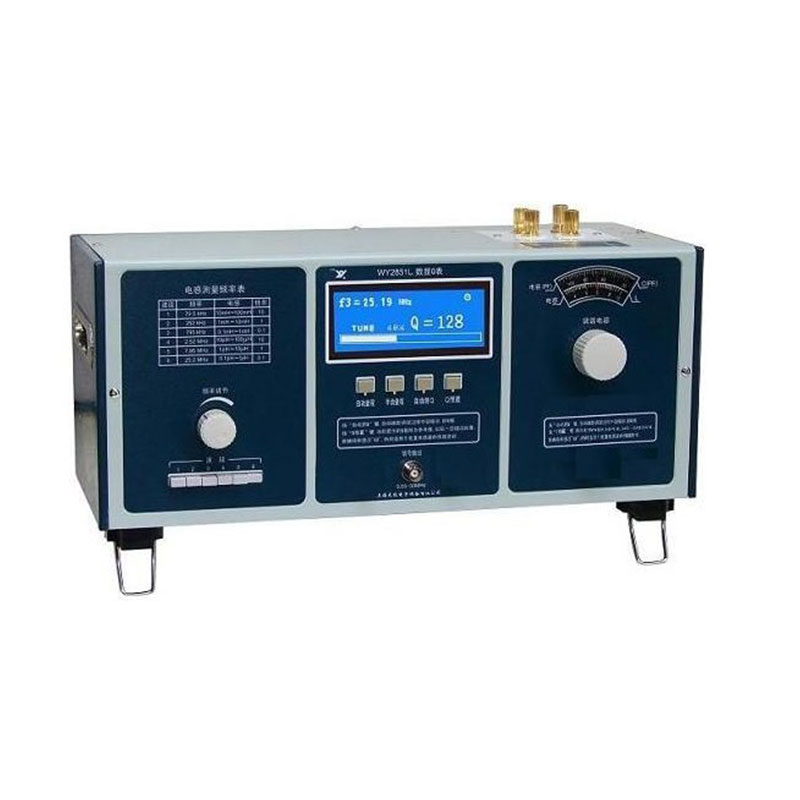

WY2851的改進型，由于測試回路的殘余參數減小，使測試頻率25MHz以上Q值測量，對標
準線圈的Q值修正系數減小。適用于測試微電感的Q值。
主要技術規格
-
Q值測量
范圍：10～1000
四檔量程：30、100、300、1000
誤差：（均值為基準）
固有誤差：±5％±滿刻度3％
工作誤差：±7％±滿刻度3％
-
電感量測量：
范圍：0.1μH～100ｍH
六檔量程：0.1～1μH、1～10μH、10～100μH、0.1～1ｍH、1～10ｍH、10～100ｍH
誤差：5％±0.03μH
-
調諧電容器規格
范圍：40～500PF
誤差：〈±1％或1PF
微調電容器：±3PF
分辨率：0.2PF
-
信號源規格
頻率范圍：50KHz～50MHz，分六檔量程，四位LED數字顯示
誤差：0.5％
-
Q表予置范圍：50～300
-
正常工作條件
環境溫度：0℃～40℃
相對濕度：≤80％
電源：220V±10％、50Hz±4％
-
外形尺寸和重量：415*180*170（ｍｍ） 5Kg
