| 產品型號： | TDO3022AS |
| 采樣系統 |
| 最高實時采樣率 | 400Msps |
| 最高等效采樣率 | 10Gsps |
| 存儲深度 | 單通道2.4Mpts, 雙通道1.2Mpts |
| 垂直分辨率 | 8 Bits |
| 采樣模式 | 采樣、峰值檢測、平均 |
| 自動設置 | 自動調節垂直增益(V/div)，水平時基(s/div), 觸發方式為“自動” |
| 垂直系統 |
| 通道數 | 2個模擬輸入通道，1個外部觸發輸入通道 |
| 帶寬 | 25MHz |
| 輸入耦合 | 直流DC、交流AC、接地GROUND |
| 帶寬限制(-3dB) | ------- |
| 上升時間 | <14.0ns |
| 垂直靈敏度(V/div) | 2mV/div—5V/div 1-2-5進制 |
| 垂直準確度 | 2mV/div, 5mV/div ±4%×讀數±0.1格×電壓/格+0.5mV;
10mV/div—5V/div ±3%×讀數±0.1格×電壓/格+1mV； |

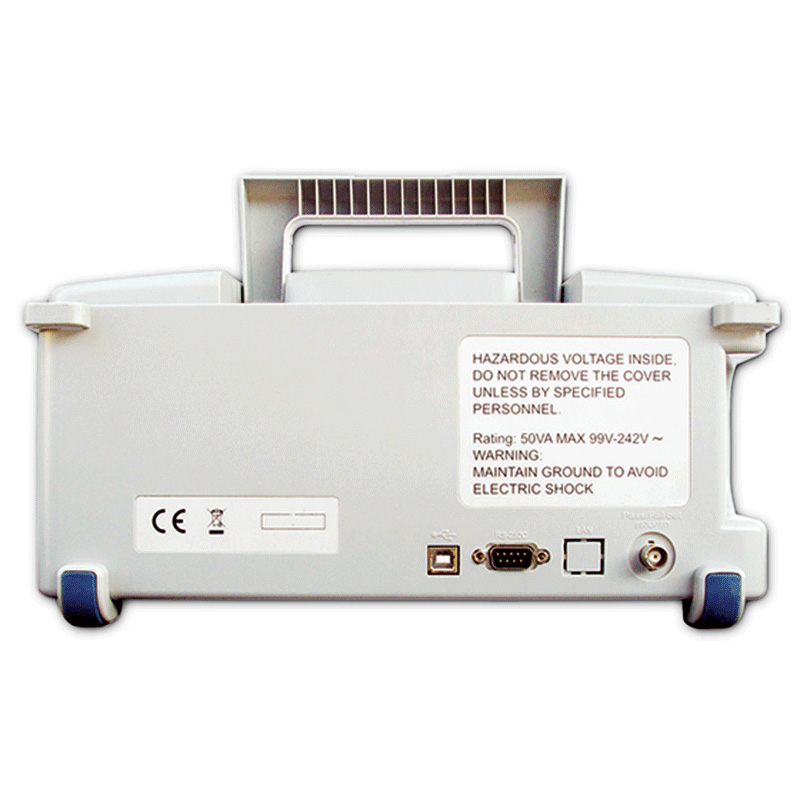

| 垂直偏置范圍 | 距屏幕中心 ±8格 |
| 探頭衰減系數 | ×1，×10，×100，×1000 |
| 輸入阻抗 | 1MΩ||19pF |
| 通道間延遲 | 兩個通道刻度和耦合設置相同的時候±150ps |
| 最大輸入電壓 | 400V（DC+AC峰值，@1MΩ） |
| 探頭補償輸出 | 3Vp-p，1kHz |
| 水平系統 |
| 時基范圍 | 10ns—50s/div |
| 水平采樣模式 | 主時基、延遲掃描、X-Y、滾動 |
| 時基準確度 | ±0.01% |
| | | X-軸輸入(水平): 通道2(CH2) Y-軸輸入(垂直): 通道1(CH1) | | 25MHz | | ±3° | |
| 觸發系統 |
| 觸發源 | CH1、CH2、EXT、EXT/5、LINE、交替 |
| 觸發方式 | 自動、普通、單次 |
| 觸發耦合方式 | DC、AC、低頻抑制、高頻抑制 |
| 觸發模式 | 邊沿、脈寬、視頻 |
| 觸發電平范圍 | 內部：距屏幕中心±8格 EXT：± 1.6V EXT/5：± 8V |
| EXT輸入阻抗 | 1MΩ||19pF |
| EXT最大輸入電壓 | 400V（DC+AC峰值，@1MΩ） |
| 信號測量 |
| 電壓測量項目 | 最大值、最小值、峰峰值、高端值、低端值、幅值、平均值、均方根值、周期平均、周期均方根、過沖、預沖、 |
| 時間測量項目 | 頻率、周期、上升時間、下降時間、正脈寬、負脈寬、正占空比、負占空比、延遲、相位、X at MAX、X at MIN |
| 數學功能 | A+B,A-B,A×B,FFT(1024 點) |
| 光標測量 | 手動、自動、追蹤 |
| 硬件頻率計 | 五位，計數可達示波器帶寬 |
| 存儲與接口 |
| 內部存儲 | 10組設置、10組波形 |
| 文件通訊格式 | 設置、波形、BMP位圖、CSV文件，通訊文件具有日期、時間特征 |
| | | USB HOST（可支持單鍵直接打印） | | RS232C+PASS/FAIL OUT，GPIB+RS232C+PASS/FAIL OUT | |
| 顯示系統 |
| 顯示器類型 | STN LCD顯示器，對角線145cm(5.7英寸) |
| 分辨率 | 320(水平)×240(垂直) 點陣 |
| 顯示顏色 | 黑白單色 |
| 對比度調節 | 20級 |
| 菜單可選語言 | 簡體中文、繁體中文、英文 |
| | | 菜單開： 8格(垂直)×10格(水平) 即 200(垂直)×250(水平)點陣;菜單關： 8格(垂直)×12格(水平) 即 200(垂直)×300(水平)點陣 | | 點 / 矢量 | | （Sinx）/x、線性 | | 關 / 無限 | | YT / XT | |
| 實時時鐘 | ------- |
| 一般技術指標 |
| 工作溫度、濕度 | 0°C－40°C,90%RH |
| 電源 | 99V-242V AC，47Hz-440Hz |
| 功耗 | ≤ 50VA |
| 外形體積 | 320mm(W)×156.5mm(H)×123mm(D) |
| 凈重量 | 約3.6kg |
| 正弦信號特性 |
| | |
| | |
| 幅度特性 |
| 幅度設置范圍(50Ω) | 在輸出頻率≤20MHz，幅度范圍為1mVpp--10 Vpp
在輸出頻率＞20MHz，幅度范圍為1mVpp—3.16 Vpp |
| 幅度設置范圍 | 在輸出頻率≤20MHz，幅度范圍為2mVpp--20 Vpp
在輸出頻率＞20MHz，幅度范圍為2mVpp—6.32 Vpp |
| 最高分辨率(50Ω) | 1μVp-p |
| 最高分辨率(高阻) | 2μVp-p |
| 幅度誤差 | ≤±2%+1mV (頻率1KHz正弦波) |
| 幅度穩定度 | ±1 % /4小時 |
| 幅度平坦度(正弦波、方波、脈沖波) | ≤ 5 MHz ±5%
> 5MHz ±10% |
| 幅度平坦度 | ≤ 50 kHz ±5%
> 50kHz ±20% |
| 輸出阻抗 | 50Ω |
| AM調制特性 |
| 載波 | 正弦波、方波 |
| 調制波 | 正弦波、方波、三角波等30中常用波形 |
| 調制波頻率 | 1mHz--1MHz |
| 調制深度 | 1% ~ 120% |
| FM調制特性 |
| 載波 | 正弦波，方波 |
| 調制波 | 正弦波、方波、三角波等30中常用波形 |
| 調制波頻率 | 1mHz--1MHz |
| 調頻頻偏 | 0.1% ~ 99.9% |
| PWM調制特性 |
| 載波 | 脈沖 |
| 調制波 | 正弦波、方波、三角波等30中常用波形 |
| 調制波頻率 | 1mHz--1MHz |
| 寬度偏差 | 1% ~ 99% |
| FSK調制特性 |
| 載波 | 正弦波 |
| 跳變頻率 | 1μHz--10MHz |
| 間隔時間 | 1ms~40s |
| PSK調制特性 |
| 載波 | 正弦波 |
| 跳變相位 | 1°~360° |
| 間隔時間 | 1ms~40s |
| DCOM(偏置調制)特性 |
| 載波 | 正弦波、方波 |
| 調制波 | 正弦波，方波，三角波等30種常見波形 |
| 調制波頻率 | 1mHz--1MHz |
| 功能描述 | 實現載波和調制波的加法功能 |
| 頻率掃描特性 |
| 波形 | 正弦波、方波 |
| 頻率范圍 | 1μHz--10MHz |
| 掃描類型 | 正向掃描、反向掃描和往返掃描 |
| 掃描時間 | 1ms~500s |
| 突發 (脈沖串)特性 |
| 波形 | 正弦波、方波、三角波等30中常用波形 |
| 計數 | 1~60000個周期 |
| 突發頻率 | 1mHz--1MHz |
