數字存儲大功率數字存儲半導體管圖示儀XJ4833

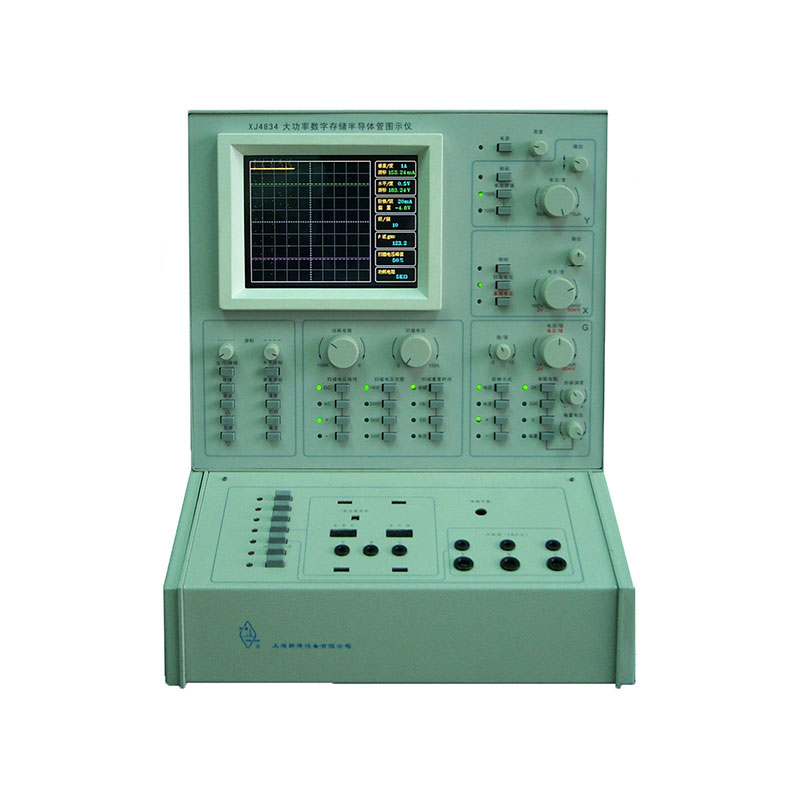

XJ4834/4833型大功率數字存儲半導體管圖示儀

      本機是新一代數字化測量儀器，具有最大400A/200A的集電極電流和1000V的集電極掃描電壓輸出。

采用大電流脈沖、采樣、存儲等技術，滿足對大功率半導體管特性進行圖示、參數測量。能對大功率

半導體管特性進行分析、參數挑選、配對等，并具有計算機接口、可打印輸出, 并可將測試結果存儲、

調用、打印。

1.      具有存儲功能，存儲的特性曲線可存儲、調用、打印;

2.      具有控制件檔級預置、調用功能;

3.      能從顯示屏上讀出面板檔級值，能用游標讀出有關測試結果;

4.      具有單次測試、可變周期測試方法;

5.      具有USB接口;

6.      采用6.4英寸(640×480)TFT彩色液晶屏;

7.      具有20A以下的標配夾具，大電流設有專用引出端。

主要技術指標

1.集電極掃描電源

脈沖寬度：250µs±10%

2. 集電極電流范圍(Ic)

10µA～50A/div            按1.2.5進制分21檔

10µA～0.5A/div           誤差≤±3%

1A～50A/div              誤差≤±5%

3. 集電極電壓范圍(Vc)

50mV～100V/div           按1.2.5進制分11檔

50mV～10V/div            誤差≤±3%

20V～100V/div            誤差≤±5%

4. 基極信號

階梯電流范圍(IB)

2µA/級～2A/級           按1.2.5進制分19檔

2µA/級～50mA/級         誤差≤±3%

0.1A/級～2A/級           誤差≤±5%

階梯電壓范圍(VB)

50mV～2V/級             按1.2.5進制分6檔，各檔誤差≤±3%

5. 其他特性

階梯級數               0～10級連續可調

階梯極性               正或負

6. 顯示系統               6.4英寸TFT彩色液晶屏

7. 接    口                USB接口

8. 一般性能

使用電源:   AC220V/50Hz

視在功率:   約400VA

外形尺寸:   325B×395H×630Dmm

重    量:   約30kg
