系統介紹
大華DHS3000 電池充放電測試系統專門用于各種電池（鉛酸、鎳氫、鋰電池等）的性能測試，通過對單體電芯的電壓、內阻、溫度等參數的實時監測，實現系統對單體電芯的過壓、欠壓、過流、過熱保護。能夠模擬實際使用對電池的各種等效工況。

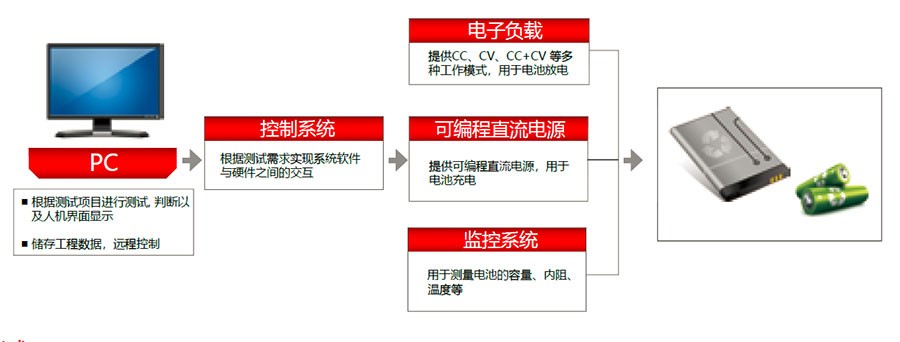

系統結構
功能特點
● 實時進行數據采集、數據處理、結果顯示
● 能夠查找和訪問歷史數據
● 能夠進行數據分析，并將數據及結果自動存盤
● 實時顯示特性曲線
● 具有斷電保護、充放電保護等功能
● 能夠自定義設置測試人員權限
● 具有自動備份功能，安全可靠
硬件設備
DH18600 系列交流穩壓電源
采用PWM 變頻方式，實現高水平高效率輸出。該系列單機功率可達12KVA，支持主從并聯的工作方式。
DH17800 系列寬量程可編程系統直流電源
用于過壓、過流測試，提供多達 40 款型號，單機功率最高 30KW。
DH27600 系列直流電子負載
提供800W~45KW 輸入功率范圍，滿足測試需求，并且具備動態和列表等靈活的動態模式。
DH1766 系列輔助直流電源
用于低壓供電， 可提供200~360W 輸出功率，擁有極優異的輸出精度及高置信度，可顯示豐富的測試測量信息
測試項目
充放電特性測試 | 交流內阻測試 | 有效容量值 |
放電終止電壓 | 單體電芯內阻值 | 安全截止電壓 |
充電電壓 | 電芯內阻動態變化 | 電池溫度測試 |
放電電壓 | 電池芯容量測試 | 電芯溫度監控 |
溫度采集 | | |
