快速的需求變化致使需要高頻電源控制回路。電源必須快速響應，但是增加過多增益會引起振鈴或振蕩。

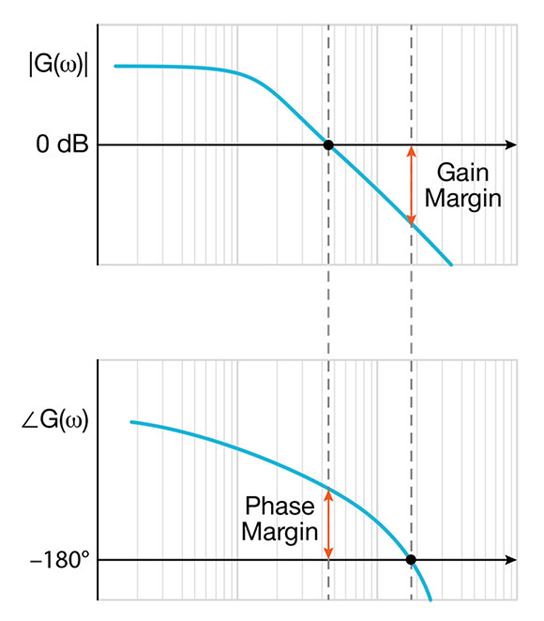

當回路具有正增益 (≥ 1) 且相移接近 -180° 時，會出現不穩定的情況。在這些條件下，回路將經歷正反饋并變得不穩定。波特圖顯示了在相同頻率范圍內的增益和相位，直觀地向您顯示距離這種不可接受的情況有多近。從波特圖獲得的兩個測量值可衡量控制回路中的安全裕度：相位裕度和增益裕度。
相位裕度以相位的角度指示系統離不穩定程度（-180° 和單位增益）有多遠。它表示當增益接近 0 dB（單位增益）時回路可以容忍的相移量。
增益裕度以增益 (dB) 的角度指示系統距離 -180° 和單位增益有多遠。當相移 = -180° 時，這是指在達到 0 dB 之前可以增加的增益量。
在控制回路中保持充足的相位和增益裕度，可確保電源不會在接近不穩定的情況下工作。
