數字存儲示波器TPS2014B

特性和優點

• 100 MHz 和 200 MHz 帶寬

• 高達 2 GS/s 的實時采樣率

• 2 條或 4 條全面隔離和浮動通道，外加隔離外部觸發

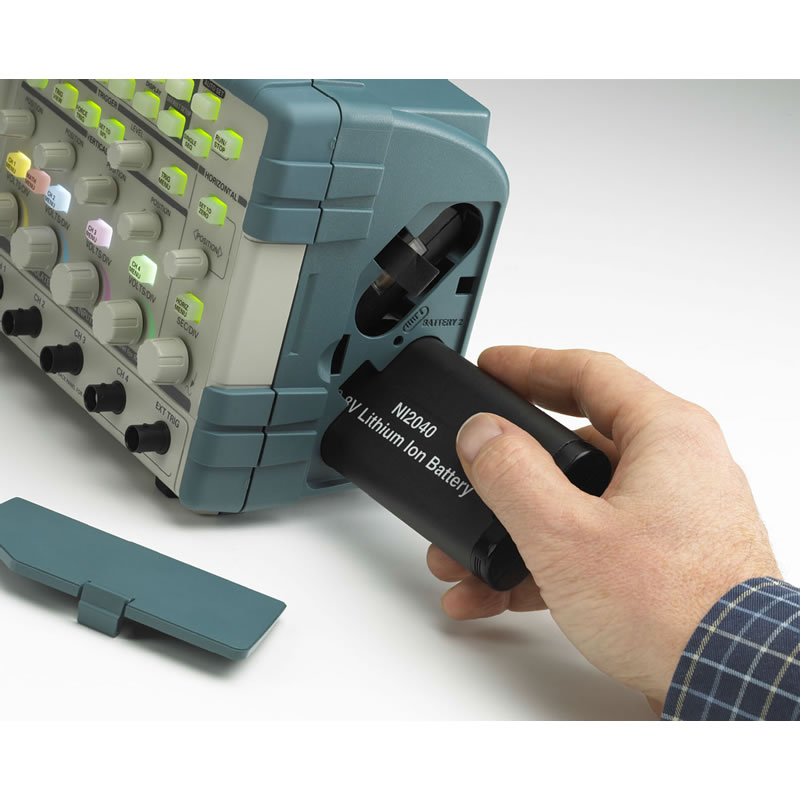

• 在安裝兩塊電池時可以連續工作 8 小時，電池可以熱插拔，幾乎不受交流電源限制

• 選配電源分析應用軟件，以其合理價位提供了最廣泛的電源測量功能

• 使用 OpenChoice^® 軟件或集成 CompactFlash^® 大容量存儲器，可快速編制和分析測量結果

• 所有型號的 FFT 標配

• 高級觸發可以迅速捕獲感興趣的事件

• 傳統模擬式旋鈕和多語言用戶界面，操作簡便

• 通過自動設置菜單、自動量程、波形和設置存儲器以及內置的上下文相關幫助實現快速設置和操作

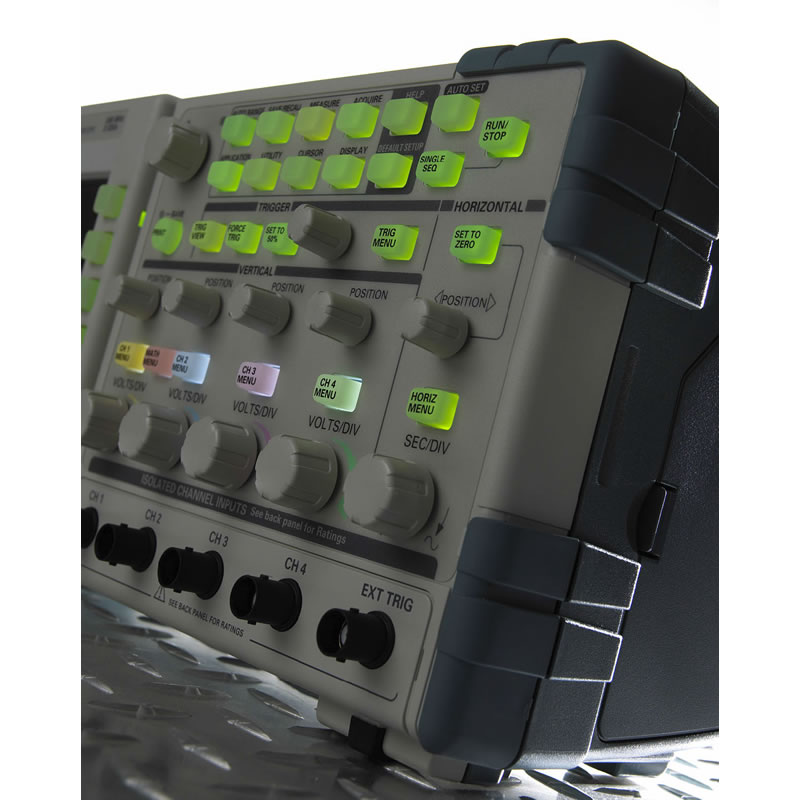

• 帶背燈的菜單按鈕，視覺清楚

• 11 種最關鍵的自動波形測量功能

應用

• 工用電源設計、調試、安裝和維護

• 高級電子設計、調試、安裝和維護

• 汽車設計和測試

• 教育

TPS2000B 系列示波器，從平臺到現場，提供強大的生產效率

TPS2000B 系列在示波器中提供了廣泛的一系列功能，同時提供了用戶熟悉、簡便易用的控件和菜單。TPS2000B 系列采用 IsolatedChannel™ 技術，分 2 通道和 4 通道版本，與接地及在通道之間實現了隔離，可以讓您輕松進行測量，而不用擔心損壞電路。它標配電池電源，成為現場應用的自然之選。對電源電子器件測試，選配軟件把通常需要的電源系統測量功能集成到儀器中，加快了電源分析和調試速度。

進行浮動和差分測量 – 迅速、準確、經濟

被測電路以非預計方式接地，是測量結果差和電路損壞的常見原因。連接兩個或多個接地的探頭可能會損壞接地環路，如果電流足夠高，可能會導致元器件和設備毀壞。最重要的是，在進行浮動測量時，如果儀器和探頭使用不當，可能會給人身安全帶來傷害。

四個 IsolatedChannel™ 輸入和隔離外部觸發輸入，可以迅速、準確、經濟地進行浮動測量和差分測量。

泰克 IsolatedChannel 技術簡化了浮動測量。與參考接地的示波器不同，TPS2000B 輸入連接器外殼相互隔開，同時也與接地隔開。在指定 600 V_RMS 的最大浮動電壓內，IsolatedChannel 技術保持電流在 TPS2000B 輸入 BNC 外殼之間或從 BNC 外殼到地面之間浮動。

根據不同應用使用不同的無源探頭。使用標配的 TPP0101/TPP0201 無源探頭，TPS2000B 最大可測量 400 V_p-p。為了滿足 TPP0101/TPP0201 的安全額定值，探頭的參考引線必須保持在相對接地的 30 V_RMS 范圍內。基于這一原因，TPP0101/TPP0201 探頭特別適合處理最大電壓不超過 30 V_RMS 的數字電路和模擬電路。

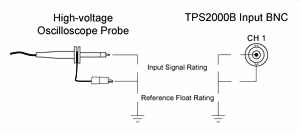

輸入信號和浮動電壓最大安全額定值。

測量電源轉換電子器件通常要求額定電壓較高的探頭。泰克提供了兩種無源探頭，帶有為進行浮動測量專門設計的絕緣系統。選配的 P5122 探頭與 TPS2000B 配合使用時，適合在二類環境中測量 480 V_RMS 設備，對地的最大浮動電壓高達 600 V_RMS。通過選配 P5120 探頭，TPS2000B 最大可測量 800 V_p-p，對地的最大浮動電壓在 600 V_RMS 內。通過選配 P5120 探頭，TPS2000B 最大可測量 800 V_p-p，對地最大浮動電壓在 600 V_RMS 內。P5120 是對高壓電源進行交流耦波紋測量的最佳選擇。

請參閱“特點”，了解完整的安全額定值和技術數據。

選擇適用于作業的探頭

*¹ 無源探頭參考引線沒有衰減，因此任何工作電壓或過壓瞬態信號都會直接傳送到示波器參考源上。所以，無源探頭參考浮動額定值不得超過示波器參考浮動額定值。

*² P5122 探頭不得用于對直流偏置超過 300 V 的信號進行交流耦合測量。測量高壓直流電源的波紋時推薦使用 P5120 探頭。

加快工業電源系統和電路的設計與測試

從手機到工用馬達驅動器，電源轉換技術在規格、性能和能源效率上都取得了長足進展。但是，即使是查看轉換器輸入和輸出這樣最基本的任務，在有多個電壓參考源時也會變得非常復雜。多個參考源還使得同時查看控制電路和電源電路的信號變得極具挑戰性。如果沒有相應的差分探頭，在這些應用中使用參考接地的示波器可能會損壞電路，得到不好的測量結果。為調試電源轉換電子器件，IsolatedChannel 技術降低了損壞電路及非預計電路交互行為的風險。

為了執行電源系統測量，TPS2000 可以選配 TPS2PWR1 電源分析應用軟件。它在示波器上以入門級價格提供了高級電源測量功能。

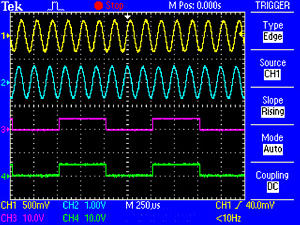

在測量開關器件性能方面，電源分析應用軟件為 TPS2000 增加了重要的測量功能，包括自動開關損耗、dv/dt 和 di/dt 光標測量。

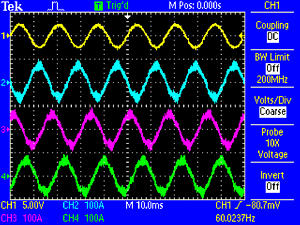

對變頻驅動器執行三相電源測量。

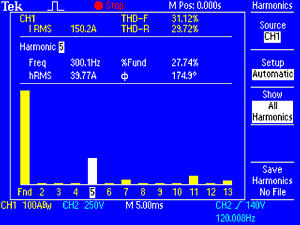

使用 TPS2PWR1 軟件進行諧波失真測量。

為在交流線路電壓上進行測量及檢查其對電源失真系統的影響，電源分析應用軟件顯示了直到 50 階諧波的諧波成分，提供了相位、無功功耗和功率因數測量功能。通過四通道 TPS2014B 或 TPS2024B，可觀察三相電壓或電流。

有兩種電源分析“捆綁套件”可供選擇，其中包括探頭和測量軟件。每個套件都帶有四只探頭及 TPS2PWR1 電源分析應用軟件，價格要低于單獨購買的價格。TPS2PBND 包括四只 P5120 20X 無源高壓探頭及 TPS2PWR1 電源分析應用軟件。TPS2PBND2 包括四只 P5122 100X 無源高壓探頭及電源分析應用軟件。

使用 DRT 取樣技術迅速調試和檢定信號

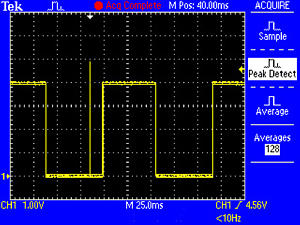

使用數字實時 (DRT) 采樣技術第一次就捕獲難檢毛刺。

使用 TPS2000 系列數字實時 (DRT) 采樣技術，在最多四條通道上檢定各種信號類型。這種采集技術可以捕獲高頻事件，如毛刺和異常邊沿，而同類其它示波器則檢測不到這些事件，因此，您可以放心地準確查看信號。
